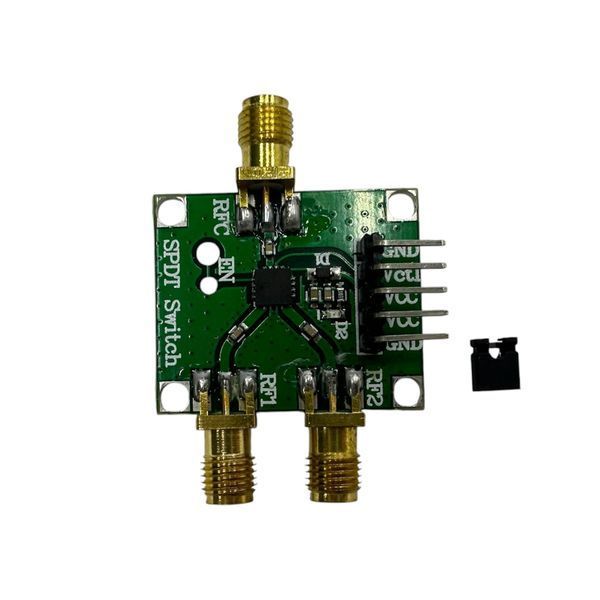

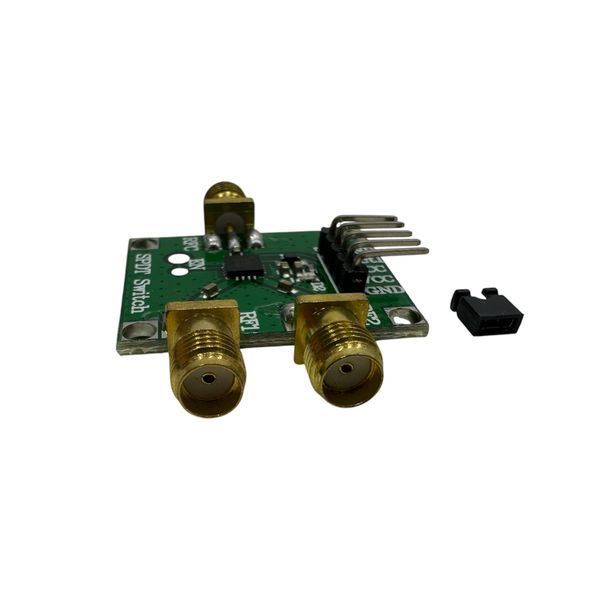

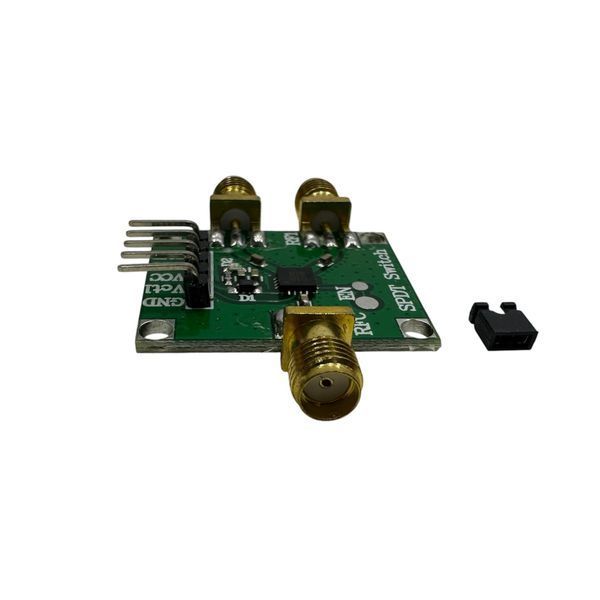

Радіочастотний перемикач HMC8038

Опис:

HMC349, HMC849, HMC8038 та HMC7992 — це високочастотні RF перемикачі, призначені для комутації радіочастотних сигналів у діапазоні до 6 ГГц. Пристрої забезпечують низькі вставні втрати, високу ізоляцію між каналами та високу лінійність сигналу, що дозволяє використовувати їх у вимогливих високочастотних системах. Залежно від моделі можуть мати різну кількість каналів (SPDT або SP4T), різні рівні потужності, типи корпусів та параметри керування

Характеристики HMC349:

• Кількість RF портів: 3
• Діапазон частот: 0.1 – 4 GHz
• Тип підключення: чіп (без розʼємів)
• Хвильовий опір: 50 Ом
• Вставні втрати: ~0.9 dB
• Ізоляція: до 57 dB
• Кількість каналів: SPDT (2 канали)
• Вхідний IP3: +52 dBm
• P1dB: +34 dBm
• Напруга живлення: 3.0 – 5.0 V
• Корпус: MSOP-8 / LFCSP

Характеристики HMC849:

• Кількість RF портів: 3
• Діапазон частот: DC – 6 GHz
• Тип підключення: чіп (без розʼємів)
• Хвильовий опір: 50 Ом
• Вставні втрати: ~0.8 dB
• Ізоляція: до 60 dB
• Кількість каналів: SPDT (2 канали)
• Вхідний IP3: +52 dBm
• P1dB: +31 dBm
• Напруга живлення: 0/+3V or 0/+5V
• Корпус: 4×4 mm LFCSP-16

Характеристики HMC8038:

• Кількість RF портів: 3
• Діапазон частот: 0.1 – 6 GHz
• Тип підключення: чіп (без розʼємів)
• Хвильовий опір: 50 Ом
• Вставні втрати: ~0.8 dB
• Ізоляція: до 60 dB
• Кількість каналів: SPDT (2 канали)
• Вхідний IP3: +57 dBm
• P1dB: +35 dBm
• Напруга живлення: 1.8 - 5.5V
• Корпус: 4×4 mm LFCSP-16

Характеристики HMC7992:

• Кількість RF портів: 5 (1 common + 4 outputs)
• Діапазон частот: 0.1 – 6 GHz
• Тип підключення: чіп (без розʼємів)
• Хвильовий опір: 50 Ом
• Вставні втрати: ~0.6 dB
• Ізоляція: до 45 dB
• Кількість каналів: SP4T (4 канали)
• Вхідний IP3: +58 dBm
• P1dB: +35 dBm
• Напруга живлення: 3.3 – 5.0 V
• Корпус: 3×3 mm LFCSP-16
