Опис:
Коаксіальний кабель Kingsignal KSR-400 — маловтратний 50-омний кабель. Призначений для застосування в системах бездротового зв'язку, антенних лініях, вимірювальних стендах та мікрохвильовому обладнанні. Має двошарове екранування (фольга + обплетення), мідний центральний провідник з алюмінієвим осердям (CCA) та чорну поліетиленову зовнішню оболонку. Відрізняється низькими погонними втратами та гарною гнучкістю для прокладання кабельних ліній.
Характеристики:
- Хвильовий опір: 50 ±2 Ω (DC–3000 MHz)
- Максимальна робоча напруга: 2000 V DC
- Пікова потужність: 500 W макс.
- КСХ: ≤1,28 (DC–3000 MHz)
- Зовнішній діаметр оболонки: 10,16 ±0,20 мм
- Радіус згину (одноразовий): 25,4 мм
- Радіус згину (багаторазовий): 101,6 мм
- Робоча температура: -40 °C … +85 °C

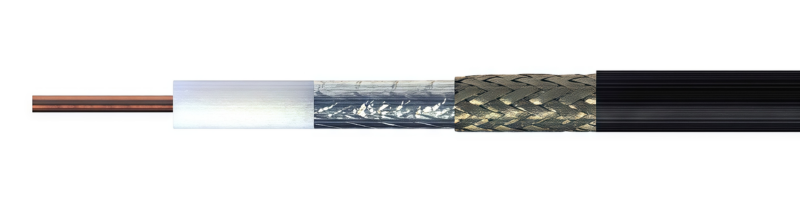

Конструкція:
- Центральний провідник: мідь з алюмінієвим осердям (CCA), Ø 2,74 ±0,025 мм
- Ізоляція: спінений поліетилен (Foam PE), Ø 7,24 ±0,13 мм
- Внутрішній екран (фольга): алюмінієво-поліетиленова стрічка, Ø ~7,4 мм
- Зовнішній екран (обплетення): луджений мідний дріт з алюмінієвим осердям (TCCAA), Ø ~8,13 мм
- Зовнішня оболонка: чорний поліетилен (PE), Ø 10,16 ±0,20 мм
Загасання сигналу (на 100 м):
- 140 MHz — 6,00 dB
- 450 MHz — 10,27 dB
- 900 MHz — 14,78 dB
- 1500 MHz — 19,40 dB
- 1800 MHz — 21,48 dB
- 2000 MHz — 22,64 dB
- 2400 MHz — 25,92 dB
- 2500 MHz — 26,80 dB
- 3000 MHz — 28,64 dB
- 5800 MHz — 41,80 dB
