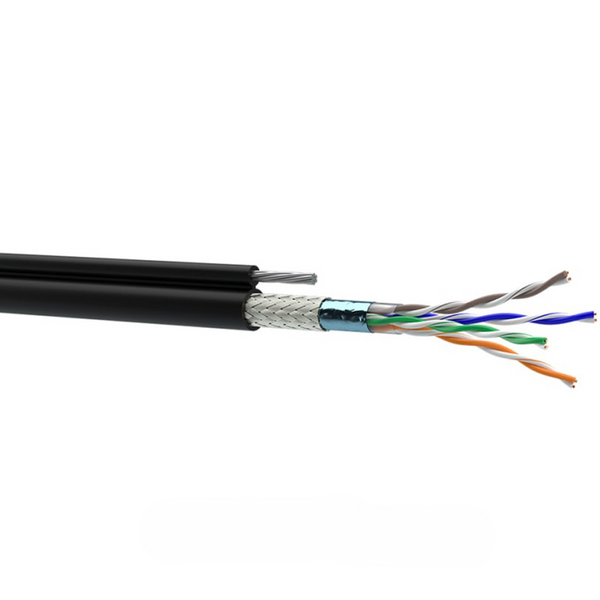

Конструкція кабелю:
- 1. Струмопровідна жила (CПЖ): мідний дріт
- 2. Ізоляція: суцільна, ПЕ
- 3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією:
- - пара 1: біло-синя/синя
- - пара 2: біло-помаранчева/помаранчева
- - пара 3: біло-зелена/зелена
- - пара 4: біло-коричнева/коричнева
- 4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
- 5. Екран сердечника 1: алюмополімерна стрічка (металом назовні)
- 6. Екран сердечника 2: обплітка з мідних луджених дротів накладена поверх екрана 1
- 7. Несучий елемент: трос із сталевих дротів, 7х0,5 мм
- 8. Оболонка: світлостабілізований ПЕ чорного кольору
Стандарти/ТУ:
- Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-2-1, ТУ У 27.3-05758730-100:2018
- Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Техніко-експлуатаційні характеристики:
- Температурний діапазон:
- - під час монтажу: -10 °C...+60 °C
- - під час експлуатації: -50 °C...+60 °C
- Радіус вигину: ≥ 10 діаметрів кабелю
- Зусилля розтягування: ≤ 1200 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | 56 |
| Електричний опір тпж постійному струму, не більше | Ом/км | 95 |
| Омічна асиметрія жил у парі, не більше | % | 2 |
| Електричний опір ізоляції, не менше | ГОм/км | 5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| - в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання, дБ/100 м, не більше | 2,1 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 |
| NEXТ, дБ, не менше | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
| PS NEXТ, дБ, не менше | 62,3 | 53,3 | 47,3 | 44,2 | 42,8 | 39,9 | 35,4 | 32,3 |
| ELFEXТ, дБ, не менше | 64 | 52 | 44 | 39,9 | 38 | 34,1 | 28,1 | 24 |
| PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 36,9 | 35 | 31,1 | 25,1 | 21 |
| Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
