BMS-контролер NA697 4S-100A LiFePO4

Характеристики  NA697 4S-100A LiFePO4:

• Кількість і тип акумуляторів, що підтримуються: 4S Li-ion
• Струм споживання: 20 µA
• Струм балансування: 60 mA
• Порог спрацьовування захисту від перезаряду: 4,25 V
• Поріг спрацьовування захисту від перерозряду: 2,8 V
• Поріг спрацьовування захисту по перевантаженню струму: 100 A
• Час затримки спрацьовування з перевантаження струмом: 300 mS
• Внутрішній опір: 5 mΩ
• Вхідна напруга заряду: DC 16,8 - 17 V
• Максимальний струм заряду: 40 A
• Максимальний струм розряду (Split Port - для заряджання та навантаження використовуються підключення до різних клем C- та P-): 80 A
• Максимальний струм розряду (Same Port - обидві клеми для заряджання та навантаження підключаються до C-): 60 A

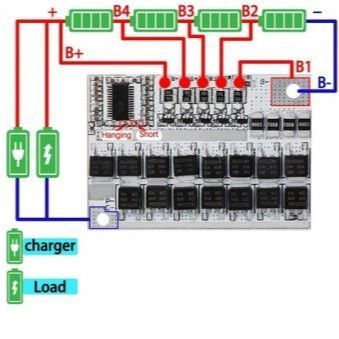

Призначення контактних майданчиків BMS 4S 100А LiFePO4 3.2V:

• B-: “мінус” першого акумулятора
• B+: “плюс” останнього акумулятора, навантаження, зарядного пристрою
• B1: “плюс” першого акумулятора та “мінус” другого акумулятора
• B2: “плюс” другого осередку та “мінус” третього акумулятора
• B3: “плюс” третього осередку та “мінус” четвертого акумулятора
• B4: “плюс” четвертого осередку та “мінус” п’ятого акумулятора
• P-: “мінус” навантаження для режиму 100А
• C-: “мінус” зарядного пристрою або навантаження та зарядного для режиму 60А
• NTC: підключення термістора NTC на 10 кОм

Комплектація:

1 * BMS-контролер NA697 4S-100A LiFePO4
