Опис:

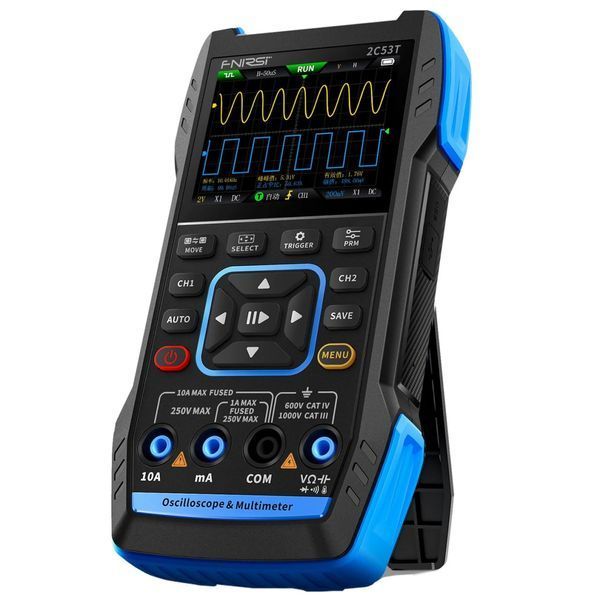

FNIRSI 2C53T — портативний прилад «три в одному», що поєднує двоканальний цифровий осцилограф 50 МГц, мультиметр True RMS 19999 counts і генератор сигналів DDS в одному компактному корпусі. Це апгрейд популярної моделі 2C23T: смугу пропускання збільшено з 10 до 50 МГц, частоту дискретизації — з 50 до 250 MSa/s, додано математичні операції, курсорні вимірювання, режим persistence і X-Y.
Прилад розрахований на електронників, ремонтників, сервісних інженерів, студентів і радіоаматорів — для діагностики, налаштування й тестування в умовах, коли потрібна мобільність. Завдяки вбудованому акумулятору 3000 мА·год працює до 6 годин без розетки, заряджається через USB Type-C.
- Осцилограф використовує апаратну архітектуру FPGA + ARM + високошвидкісний ADC, що дає реальну частоту дискретизації 250 MSa/s і смугу 50 МГц. Підтримує автоматичні вимірювання, збереження та експорт скріншотів осцилограм через Type-C, режими відображення Y-T, Roll і X-Y, FFT-аналіз спектра.
- Мультиметр True RMS на 19999 counts (4.5 розряду) вимірює змінну/постійну напругу та струм, опір, ємність, частоту, тестує діоди та прозвонку. Захист від перевантаження — подвійний керамічний запобіжник з інтелектуальним контролем.
- Генератор сигналів DDS видає 13 типів сигналів (синус, прямокутник, пилкоподібний, півхвиля, повна хвиля, експоненційні наростаючий/спадний, ступінчасті прямий/обернений, DC, мульти-аудіо, синкер-імпульс, хвиля Лоренца) у діапазоні до 50 кГц з кроком 1 Гц, з регульованою амплітудою та шпаруватістю.
Зверніть увагу: три функції (осцилограф, мультиметр, генератор) не працюють одночасно — між ними потрібно перемикатися.
Характеристики:
Осцилограф
- Кількість каналів: 2
- Смуга пропускання: 50 МГц
- Частота дискретизації (real-time): 250 MSa/s
- Глибина пам'яті: 1 Kpts
- Вертикальна чутливість: 10 мВ/діл – 10 В/діл
- Максимальна вхідна напруга: 400 В (з пробником 10×)
- Режими тригера: Auto, Normal, Single
- Режими відображення: Y-T, Roll, X-Y
- Математичні функції: 8 операцій
- Додатково: курсорні вимірювання, persistence, FFT, збереження та експорт осцилограм
Мультиметр
- Розрядність: 4.5 цифри (19 999 counts)
- True RMS: так
- Постійна напруга (DC): до 999.9 В
- Змінна напруга (AC): до 750 В
- Постійний/змінний струм: до 9.999 А
- Опір: до 19.99 МОм
- Ємність: до 99.99 мФ
- Тест діодів, прозвонка: так
- Захист: подвійний керамічний запобіжник, інтелектуальний захист від перевантаження
Генератор сигналів (DDS)
- Кількість типів сигналів: 13 (синус, прямокутник, пилкоподібний, півхвиля, повна хвиля, ступінчастий прямий/обернений, експоненційні наростаючий/спадний, DC, мульти-аудіо, синкер-імпульс, хвиля Лоренца)
- Діапазон частот: 0 – 50 кГц
- Крок частоти: 1 Гц
- Амплітуда: 0 – 3 В (peak-to-peak, без навантаження)
- Шпаруватість: 0 – 100 %
- Вихідний опір: ~50 Ом
Дисплей і живлення
- Дисплей: 2.8", кольоровий LCD, 320 × 240
- Акумулятор: Li-Ion 3000 мА·год (вбудований)
- Час роботи: до 6 годин
- Заряджання: USB Type-C (5 В / 1 А)
- ПК-інтерфейс: Type-C (експорт осцилограм, оновлення прошивки)
Корпус
- Розміри: 167 × 89 × 35 мм
- Вага: ~300 г
- Матеріал: ABS + силіконові вставки на кутах
- Робоча температура: -5 … +40 °C
Комплектація:
- 1* Осцилограф FNIRSI 2C53T
- 2* Щуп осцилографа P6100 100 МГц (1X/10X) з роз'ємом BNC-Male
- 1* Перехідник BNC-Male на крокодили
- 1* Щупи для мультиметра
- 1* Кабель USB - Type C
- 1* Набір аксесуарів для щупів
- 1* Кейс FNIRSI
- 1* Інструкція
